Рупор є акустичним трансформатором, який узгоджує високий опір джерела звуку з низьким опором повітря. Внаслідок цього навіть невелика потужність на вході перетворюється на потужний, чітко спрямований звуковий потік, здатний долати великі відстані без суттєвих втрат. Це не просто «посилювач голосу», а ретельно розрахована конструкція, де форма та швидкість розширення визначають і гучність, і якість, і дальність передачі.
У професійній практиці рупори застосовують там, де важливі висока ефективність, керована діаграма спрямованості та надійність на відкритому повітрі. Вони лежать в основі багатьох концертних систем, систем оповіщення та портативних мегафонів. Розуміння принципів їхньої роботи допомагає точніше оцінювати можливості звукового обладнання та обирати рішення під конкретні завдання — від масових заходів до служб екстреної допомоги.
Далі розберемо пристрій і фізику процесу, історію розвитку, основні типи конструкцій, сильні та слабкі сторони, а також реальні сценарії застосування, зокрема практику в Україні.
Як працює рупор: фізика в доступних поясненнях
В основі будь-якого рупора лежить принцип поступової зміни перерізу каналу. Звук народжується в горловині — найвужчій частині, куди виходить діафрагма стисненого драйвера чи динаміка. Тут площа мала, тому навіть невелике зміщення діафрагми створює високий акустичний тиск і високий опір. Хвилі «упираються» в повітря й ефективно передають енергію вперед, а не розсіюються назад.
У міру просування по рупору переріз збільшується. Тиск плавно падає, а амплітуда зміщення повітря зростає. До моменту виходу з устя (найширшої частини) характеристики звуку вже відповідають вільному простору. Це і є акустичне узгодження імпедансів — процес, аналогічний роботі електричного трансформатора, тільки з хвилями тиску.
Форма розширення має вирішальне значення. Найпоширеніша — експоненціальна: площа зростає за законом S(x) = S₀ × e^(m·x), де m — стала розширення, пов’язана з частотою зрізу. Нижче цієї частоти рупор перестає ефективно навантажувати драйвер, і значна частина енергії відбивається назад. Чим нижча потрібна частота зрізу, тим більшим має бути устя й тим повільнішим — розширення.
Пряморадіаторні динаміки без рупора страждають від «акустичного короткого замикання»: хвилі з передньої та задньої сторін дифузора перебувають у протифазі й частково гасять одна одну, особливо на низьких частотах. Рупор вирішує цю проблему, спрямовуючи енергію лише вперед і створюючи додаткове навантаження на діафрагму.
Рупорні гучномовці здатні перетворювати в звук до 25–35 відсотків підведеної електричної потужності, тоді як типові пряморадіаторні системи — лише 1–5 відсотків.
Чутливість сучасних рупорних систем із компресійним драйвером часто становить 105–111 дБ SPL на 1 Вт на відстані 1 метр. Це дозволяє отримувати гучність, достатню для великих площ, при потужності підсилювача в десятки ват, а не кіловати.
Коротка історія розвитку рупорів
Ідея спрямованого підсилення голосу за допомогою труби відома з античних часів. У XVII столітті англійський винахідник Семюел Морланд експериментував із довгими мідними трубами й домагався передачі голосу на відстань до півтора милі. Приблизно тоді ж подібні конструкції описував Афанасій Кірхер.
У 1878 році Томас Едісон створив пристрій на базі рупора для допомоги слабочуючим. Наприкінці XIX — на початку XX століття рупори стали невід’ємною частиною грамофонів і фонографів: вони підсилювали звук голки, записаний на циліндр чи диск.
Теоретична база з’явилася 1924 року, коли американські інженери К. Р. Ганна і Дж. Слепян опублікували працю про експоненціальні рупори. 1927 року Пол Войгт запатентував трактрисний профіль, що дає плавнішу характеристику. У 1930–1940-х роках з’явилися багатоканальні (multicell) рупори та складні конструкції для низьких частот.
1975 року Дон Кіл розробив рупор постійної спрямованості (constant directivity), який зберігає кут розкриття в широкому діапазоні частот. Сучасні розробки — багатошляхові рупори (Synergy, CoEntrant) та гібридні хвилеводи — дозволяють об’єднувати кілька драйверів в одному рупорі з мінімальними фазовими викривленнями.
Основні види рупорів та їхні особливості
Конструкції різняться формою розширення, призначенням і компонуванням. Вибір визначає і частотний діапазон, і характер звучання, і габарити системи.
| Тип | Форма розширення | Переваги | Типове застосування |
|---|---|---|---|
| Конічний | Прямолінійне | Простота виготовлення, відсутність фазових викривлень | Портативні мегафони, прості оповіщувачі |
| Експоненціальний | Експоненціальне | Відмінне навантаження драйвера, висока ефективність | Середньочастотні та високочастотні секції професійної акустики |
| Трактрисний | Крива трактриси | Ширша діаграма на ВЧ, плавна АЧХ | Високоякісні Hi-Fi та студійні монітори |
| Постійної спрямованості (CD) | Гібрид (експонента + конус + фланець) | Стабільний кут розкриття в широкій смузі | Концертні line-array, інсталяції |
| Складний (folded) | Зигзагоподібний усередині корпусу | Компактність при великій довжині шляху | Низькочастотні секції, сабвуфери |
Узагальнені дані щодо типів рупорів базуються на матеріалах спеціалізованих джерел у галузі акустики.
Після таблиці варто зазначити: жоден тип не є універсальним. Експоненціальний дає максимальну ефективність, але звужує діаграму на високих частотах. Конструкції постійної спрямованості потребують додаткової корекції АЧХ, зате забезпечують передбачуване покриття залу.
Переваги та обмеження рупорної акустики
Головне достоїнство — ефективність. При однаковій підведеній потужності рупор видає на 10–15 дБ більше звукового тиску, ніж пряморадіаторний динамік. Це особливо важливо на відкритих майданчиках і в системах оповіщення, де кожен децибел на рахунку.
Друга перевага — керована спрямованість. Звук іде переважно в заданий сектор, менше «розмазується» по сторонах і менше збуджує відбиття від стін і стелі. У концертних системах це дозволяє досягти високої розбірливості навіть при великій гучності.
Третє — механічна міцність і кліматична стійкість. Багато професійних рупорних гучномовців мають ступінь захисту IP54 і вище, витримують дощ, пил і перепади температур.
Обмеження також суттєві. Для відтворення низьких частот рупор має бути дуже великим — довжина і розмір устя зростають обернено пропорційно до частоти зрізу. Тому повноцінні низькочастотні рупори трапляються рідко, частіше використовують складні конструкції або гібридні рішення. При невдалому проєктуванні рупор додає власні резонанси й забарвлення звуку. Високі частоти в простих експоненціальних рупорах мають виражену спрямованість — слухач поза віссю чує помітно тихіше й «тускліше».
У професійних системах 2026 року рупори майже завжди працюють у складі line-array або point-source масивів, де кілька елементів із різними кутами розкриття створюють рівномірне звукове поле на всій площі.
Де застосовують рупори в Україні та світі
Портативні мегафони-рупори — обов’язковий інструмент організаторів масових заходів, стюардів на стадіонах, служб безпеки та рятувальних підрозділів. В Україні такі пристрої активно використовують на концертах, фестивалях, спортивних подіях та під час проведення евакуаційних навчань або оповіщень в умовах надзвичайних ситуацій.
Стаціонарні рупорні гучномовці стоять у системах оповіщення на промислових об’єктах, вокзалах, аеропортах і в системах цивільної оборони. Їхня висока ефективність і надійність дозволяють покривати великі території при помірній потужності підсилювачів.
У професійному звуці рупори (або рупорні хвилеводи) майже завжди присутні у високочастотних і середньочастотних секціях концертних line-array. Саме вони забезпечують дальність і розбірливість, необхідні для стадіонів і великих залів. Багато відомих брендів застосовують технології постійної спрямованості та багатошляхові рупори, щоб мінімізувати викривлення й зберегти природність тембру.

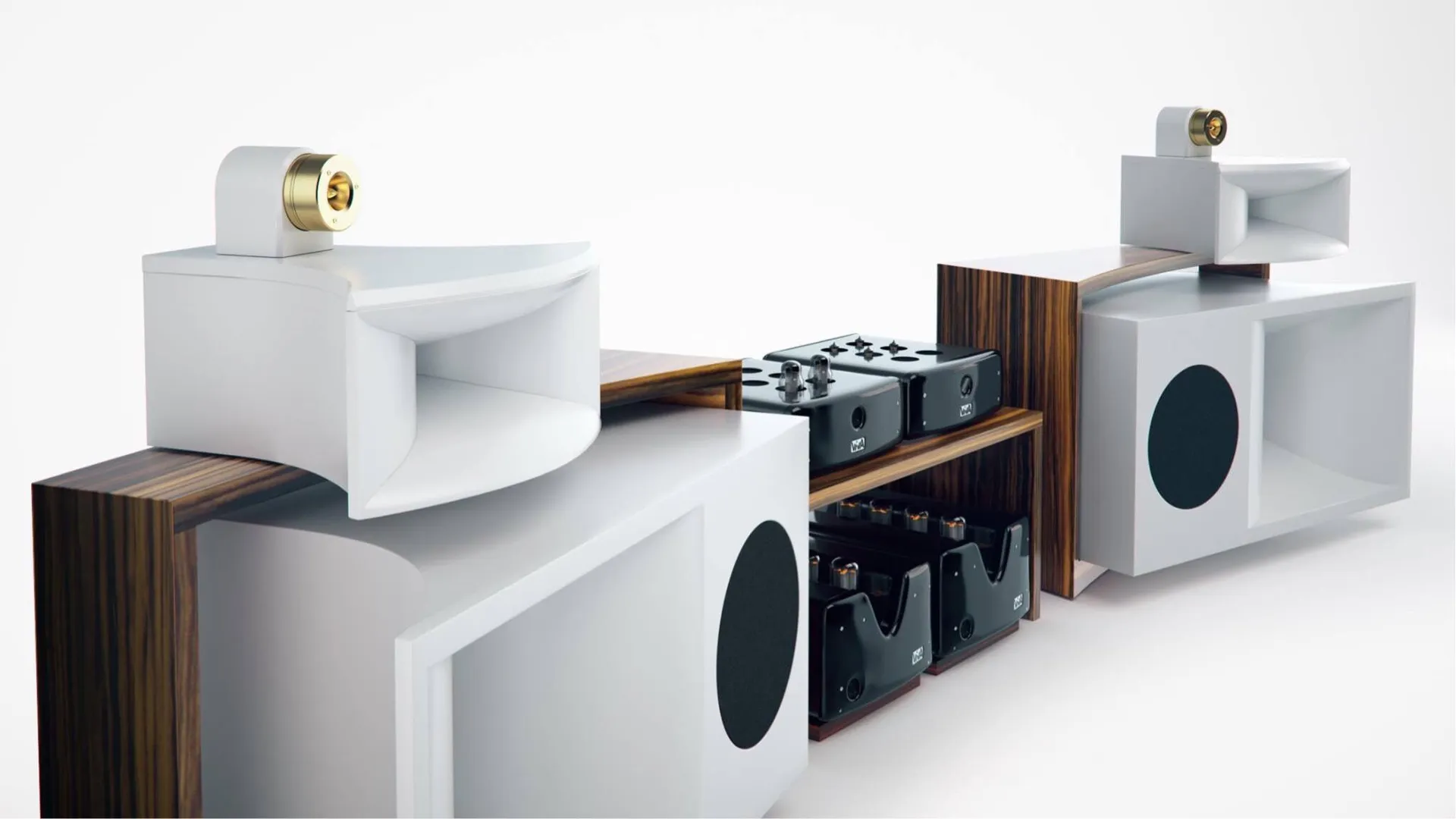

У домашній і студійній акустиці рупори трапляються рідше — переважно у високочутливих системах для лампових підсилювачів невеликої потужності. Тут цінують низький рівень модуляційних викривлень і динаміку, яку дає добре навантаження драйвера.
Що враховувати під час вибору та експлуатації
Під час підбору портативного мегафона орієнтуються на потужність (10–25 Вт достатньо для більшості завдань), ємність акумулятора та наявність вологозахисту. Для стаціонарних систем важливі кут розкриття рупора, чутливість і можливість інтеграції з процесорами цифрової обробки сигналу — саме DSP сьогодні компенсує недоліки АЧХ і фази.
Під час встановлення на відкритому повітрі враховують вітрове навантаження та можливість конденсату всередині рупора. Правильно спроєктована система з рупорними елементами при грамотному налаштуванні дає чистий, розбірливий звук на великій площі при розумному енергоспоживанні.
Рупор залишається одним із найефективніших інструментів, коли потрібно донести звук далеко, чітко й з мінімальними витратами енергії. Розуміння його пристрою та можливостей дозволяє звукорежисерам, інженерам і організаторам подій приймати точні технічні рішення, а слухачам — отримувати якісний звук навіть у найскладніших акустичних умовах.
